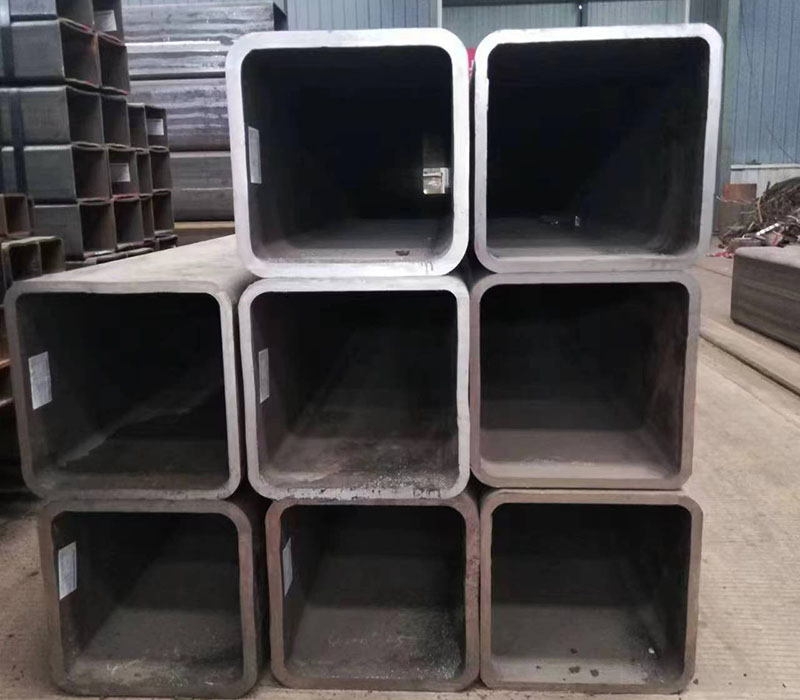

q355b無縫方管生產(chǎn)加工全解析

　　q355b無縫方管是一種高強(qiáng)度低合金結(jié)構(gòu)鋼管，具有優(yōu)異的力學(xué)性能和加工適應(yīng)性，廣泛應(yīng)用于建筑、機(jī)械、橋梁、能源等領(lǐng)域。以下從生產(chǎn)工藝、加工流程、質(zhì)量控制、應(yīng)用場景及選購建議等方面進(jìn)行全面解析。

　　一、q355b無縫方管生產(chǎn)工藝

　　1. 原材料選擇

　　材質(zhì)：采用q355b鋼坯(屈服強(qiáng)度≥355MPa，抗拉強(qiáng)度470-630MPa)，化學(xué)成分符合GB/T 1591-2018標(biāo)準(zhǔn)。

　　鋼坯制備：通過電爐煉鋼、LF精煉、VD真空脫氣等工藝，確保鋼水純凈度，減少夾雜物和氣體含量。

　　2. 圓管坯制造

　　連鑄或鍛造：將鋼水連續(xù)鑄造為圓管坯，或通過鍛造工藝獲得致密的圓坯。

　　加熱處理：將圓管坯加熱至1200-1250℃，提高塑性，便于后續(xù)穿孔和軋制。

　　3. 穿孔與軋制

　　斜軋穿孔：圓管坯在斜軋穿孔機(jī)上通過軋輥和頂頭的共同作用，形成空心毛管。

　　連軋與定徑：毛管經(jīng)過多道次連軋，逐步減小壁厚和外徑，最后通過定徑機(jī)精確控制尺寸。

　　4. 方管成型

　　熱軋成型：高溫下將圓管通過特殊模具擠壓或拉伸，形成方形截面，保持壁厚均勻。

　　冷拔成型(可選)：對高精度要求的產(chǎn)品，可采用冷拔工藝，進(jìn)一步提高尺寸精度和表面質(zhì)量。

　　5. 熱處理與精整

　　正火處理：將鋼管加熱至880-920℃，保溫后空冷，細(xì)化晶粒，提高綜合力學(xué)性能。

　　矯直與切割：通過多輥矯直機(jī)消除彎曲，按要求長度切割。

　　表面處理：可進(jìn)行拋丸、酸洗、磷化等處理，提高防銹能力。

　　6. 質(zhì)量檢測

　　無損檢測：采用超聲波、渦流等方法檢測內(nèi)部缺陷。

　　力學(xué)性能測試：進(jìn)行拉伸、彎曲、沖擊試驗，確保符合標(biāo)準(zhǔn)。

　　尺寸檢驗：使用激光測徑儀、卡尺等工具，嚴(yán)格檢查外徑、壁厚、對角線等尺寸。

　　二、q355b無縫方管加工流程

　　1. 下料

　　切割方式：根據(jù)需求采用鋸切、火焰切割、激光切割等方法，確保切口平整。

　　長度控制：按設(shè)計圖紙要求精確下料，減少后續(xù)加工余量。

　　2. 彎曲與成型

　　冷彎成型：適用于小半徑彎曲，采用專用模具逐步彎曲，避免壁厚減薄和裂紋。

　　熱彎成型：對大半徑或厚壁管材，加熱后彎曲，減少回彈和變形。

　　3. 焊接與連接

　　焊接工藝：q355b鋼可采用手工電弧焊、氣體保護(hù)焊(如CO?焊、氬弧焊)等方法。

　　焊前準(zhǔn)備：清理坡口，去除油污、銹蝕，確保焊接質(zhì)量。

　　焊后處理：進(jìn)行退火處理消除應(yīng)力，必要時進(jìn)行無損檢測。

　　4. 機(jī)加工

　　鉆孔與攻絲：在方管上加工螺紋孔或通孔，用于連接其他部件。

　　銑削與車削：對方管端部或表面進(jìn)行精加工，滿足裝配精度要求。

　　5. 表面處理

　　防腐涂層：噴涂防銹漆、環(huán)氧樹脂、鍍鋅等，延長使用壽命。

　　噴砂與拋光：提高表面粗糙度，增強(qiáng)涂層附著力或美觀性。

　　三、q355b無縫方管質(zhì)量控制要點(diǎn)

　　1. 材質(zhì)控制

　　化學(xué)成分：嚴(yán)格檢測C、Si、Mn、P、S等元素含量，確保符合q355b標(biāo)準(zhǔn)。

　　力學(xué)性能：每批鋼管需進(jìn)行拉伸、沖擊試驗，驗證屈服強(qiáng)度、抗拉強(qiáng)度和低溫韌性。

　　2. 尺寸精度

　　外徑與壁厚：公差控制在±0.5%以內(nèi)，確保裝配精度。

　　對角線與直角度：方管四個角應(yīng)為直角，對角線長度差不超過1mm/m。

　　3. 表面質(zhì)量

　　缺陷檢查：表面不得有裂紋、折疊、結(jié)疤、分層等缺陷。

　　氧化皮處理：熱軋后需去除氧化皮，防止后續(xù)加工或涂層質(zhì)量問題。

　　4. 無損檢測

　　超聲波檢測：檢測內(nèi)部夾雜、氣孔、裂紋等缺陷。

　　磁粉檢測：檢查表面或近表面裂紋，確保無缺陷。

　　四、q355b無縫方管應(yīng)用場景

　　1. 建筑工程

　　高層建筑：作為結(jié)構(gòu)柱、梁，承受大荷載。

　　體育場館：用于桁架、屋頂支撐，要求高強(qiáng)度和穩(wěn)定性。

　　2. 橋梁工程

　　主梁與橋墩：替代傳統(tǒng)工字鋼，減輕自重，提高承載能力。

　　臨時支撐：用于橋梁施工中的腳手架和支撐結(jié)構(gòu)。

　　3. 機(jī)械制造

　　重載設(shè)備：如礦山機(jī)械、起重機(jī)，要求高強(qiáng)度和抗疲勞性能。

　　液壓支架：在煤礦中承受高壓，需無縫結(jié)構(gòu)保證安全性。

　　4. 能源行業(yè)

　　石油管道：用于高壓油氣輸送，無縫結(jié)構(gòu)防止泄漏。

　　風(fēng)力發(fā)電：作為塔架結(jié)構(gòu)件，抵抗風(fēng)載和振動。

　　5. 船舶與海洋工程

　　船體結(jié)構(gòu)：用于甲板、艙壁，要求耐腐蝕和高強(qiáng)度。

　　海上平臺：作為支撐腿或?qū)Ч芗?，承受惡劣海洋環(huán)境。

　　五、選購與加工建議

　　1. 選購建議

　　選擇正規(guī)廠家：確認(rèn)具備生產(chǎn)許可證和質(zhì)量管理體系認(rèn)證(如ISO 9001)。

　　查看質(zhì)量證明：要求提供材質(zhì)報告、檢測報告，確保符合q355b標(biāo)準(zhǔn)。

　　明確需求：提供詳細(xì)規(guī)格、數(shù)量、技術(shù)要求，避免后續(xù)糾紛。

　　2. 加工建議

　　合理設(shè)計：根據(jù)受力情況選擇合適的規(guī)格和壁厚，避免浪費(fèi)。

　　優(yōu)化工藝：對復(fù)雜加工(如彎曲、焊接)，提前進(jìn)行工藝試驗，確保可行性。

　　質(zhì)量控制：加工過程中定期檢查尺寸和表面質(zhì)量，及時發(fā)現(xiàn)并糾正問題。

　　六、總結(jié)

　　q355b無縫方管憑借其高強(qiáng)度、良好的韌性和無縫結(jié)構(gòu)的優(yōu)勢，在多個關(guān)鍵領(lǐng)域發(fā)揮著重要作用。生產(chǎn)加工過程中需嚴(yán)格控制材質(zhì)、尺寸、表面質(zhì)量和無損檢測，確保產(chǎn)品質(zhì)量。在選購和加工時，建議用戶：

　　優(yōu)先選擇正規(guī)廠家，確保產(chǎn)品質(zhì)量可靠。

　　明確需求并優(yōu)化設(shè)計，降低加工成本和提高效率。

　　加強(qiáng)過程控制，確保最終產(chǎn)品符合設(shè)計和使用要求。

　　通過科學(xué)合理的生產(chǎn)加工和嚴(yán)格的質(zhì)量控制，q355b無縫方管將為各類工程項目提供堅實的結(jié)構(gòu)支撐和安全保障。
